उत्पाद विवरण

E5 श्रृंखला सर्किट ब्रेकर को 4 प्रकारों में विभाजित किया गया है, धातु कैबिनेट ऑटो रीसेट प्रकार, धातु कैबिनेट संशोधित रीसेट प्रकार, प्लास्टिक कैबिनेट ऑटो रीसेट प्रकार और प्लास्टिक कैबिनेट मैनुअल रीसेट ttpe। यह पृष्ठ मेटल कैबिनेट ऑटो रीसेट प्रकार के लिए है। हमारे पास 3 मोड हैंधातु कैबिनेट स्वचालित रीसेट प्रकार सर्किट बीआर के लिए एल्सएकर, E511, E512 और E513।

उत्पाद परिचय

E511, E512 और E513 टाइप 1, स्वचालित रीसेट प्रकार सर्किट ब्रेकर से संबंधित हैं। कैबिनेट धातु से बना है। E511 स्टड माउंट टाइप है। E512 क्षैतिज ब्रैकेट माउंट है जबकि E513 लंबवत ब्रैकेट माउंट प्रकार है।ओवरकुरेंट सर्किट ब्रेकर एक द्विपक्षीय संरचना है जो पूरे सर्किट की सुरक्षा के लिए ओवरलोड होने पर इलेक्ट्रिक वाहन के सर्किट को तुरंत बंद कर सकता है।

123

आवेदन

E5 सीरीज़ सिंगल पोल थर्मल टाइप ब्रेकर को 5-50A, 12-28V DC के उपकरणों और उत्पादों पर लागू किया जा सकता है।

स्वचालित रीसेट स्टड टाइप सर्किट ब्रेकर का उपयोग आमतौर पर बैटरी चार्जर्स, मरीन, ट्रक, बसों, आरवी, ट्रोलिंग मोटर्स आदि में किया जाता है।

उत्पाद पैरामीटर

प्रोडक्ट का नाम:	स्वचालित रीसेट स्टड प्रकार सर्किट ब्रेकर	प्रतिरूप संख्या।:	E511, E512, E513
रेटेड वोल्टेज:	12-28वी डीसी	वर्तमान मूल्यांकित:	5A-50A
रीसेट प्रकार:	स्वचालित रीसेट	खम्भों की संख्या:	सिंगल पोल, सामान्य बंद
मामला:	धातु (सोना)	बढ़ते हुए:	स्टड माउंट (E511), ब्रैकेट माउंट (E512, E513)
कार्य प्रकार:	थर्मल ट्रिप-फ्री, साइकिलिंग	समाप्ति:	10-32 थ्रेड और त्वरित-कनेक्ट विकल्प उपलब्ध हैं
अंशांकन@25 डिग्री:	100 प्रतिशत होल्ड, 135 प्रतिशत ट्रिप (रेटिंग का प्रतिशत)	व्यवधान क्षमता:	शाखा सर्किट सुरक्षा: 2,500A@12Vdc
रीसेट करने योग्य अधिभार क्षमता:	10 गुना रेटेड करंट	बोल्ट टोक़ रेटिंग:	>24 इंच-पौंड(2.7Nm)अधिकतम
तापमान रेंज आपरेट करना:	-40 डिग्री ~ 85 डिग्री	बढ़ते टोक़ रेटिंग:	30 इंच-पौंड (3.4Nm) अधिकतम

circuit breaker 2

उत्पाद आयाम

ps33887955-12v28vdc50ampautomotivecircuitbreakerautoresetmetalcabinetstud

E11 ऑटो रीसेट स्टड टुपे सर्किट ब्रेकर

20230215111907

E12 क्षैतिज ब्रैकेट सर्किट ब्रेकर

circuit breaker

E13 वर्टिकल ब्रैकेट सर्किट ब्रेकर

circuitbreaker

उत्पाद उपकरण

circuit breaker appliance

स्थापना सूचना

circuit breaker installation 1

स्थापना सूचना:

चांदी का स्तंभ (AUX) अंदर जाने का प्रतिनिधित्व करता है और तांबे का स्तंभ (BAT) बाहर जाने का प्रतिनिधित्व करता है। वे केवल 1 तरीके से सुरक्षा करते हैं। स्टड को बैटरी और स्रोत के लिए लेबल किया गया है। गोल्ड स्टड बैटरी स्टड है।

विदित हो कि सर्किट ब्रेकर के दो थ्रेडेड स्टड धातु को नहीं छू सकते हैं। स्टड बैटरी वोल्टेज ले जा रहे हैं और धातु फेंडर सहित किसी भी प्रवाहकीय से अछूता होना चाहिए।

circuit breaker installation

E511, E512 और E513 सर्किट ब्रेकर टाइप 1, ऑटो रीसेट ब्रेकर हैं। स्वचालित रीसेट का अर्थ है कि ब्रेकर उपयोगकर्ताओं की सहायता के बिना स्वयं रीसेट हो जाता है।

इसलिए ब्रेकर तब तक निरंतर सुरक्षा प्रदान करेंगे जब तक कि ओवरकरंट नहीं मिल जाता और उसे ठीक नहीं किया जाता। फिर यह स्वचालित रूप से रीसेट हो जाता है।

ओवरलोड करंट का पता चलने पर ब्रेकर ट्रिप (बिजली को डिस्कनेक्ट कर देगा)। यह सेल्फ-रीसेट हो जाएगा।

हमारी फैक्टरी

Dongguan Senreach Electronics Co., Ltd, 2011 में स्थापित, चीन में एक पेशेवर सर्किट सुरक्षा घटक निर्माता और प्रोग्राम आपूर्तिकर्ता है। हमारे पास फ्यूज, फ्यूज होल्डर, सर्किट ब्रेकर, थर्मल प्रोटेक्टर, एनटीसी सेंसर आदि के निर्माण में 20 साल का अनुभव है।

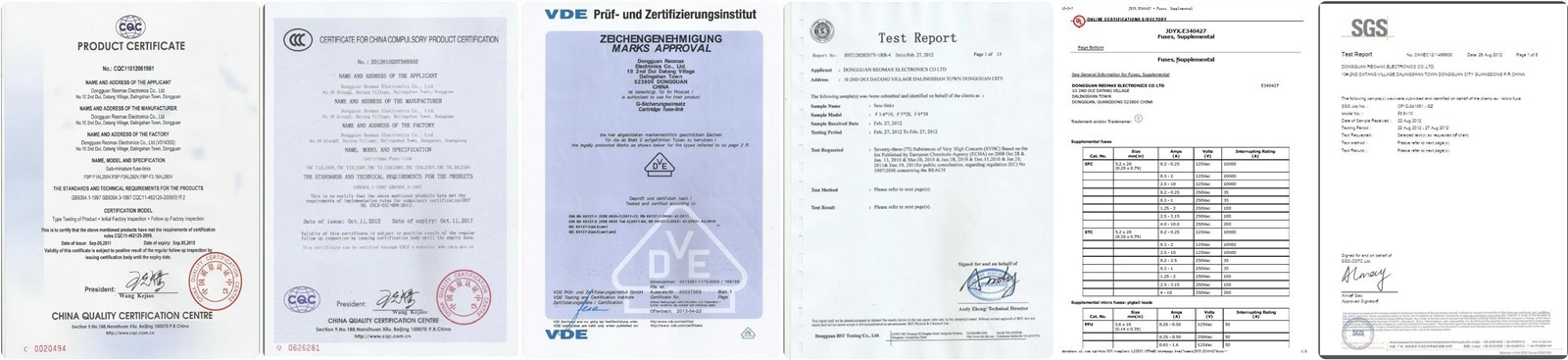

उन्नत विनिर्माण और परीक्षण उपकरणों की विविधता के साथ, हम यह सुनिश्चित करने के लिए उत्तम गुणवत्ता प्रबंधन प्रणाली अपनाते हैं कि हमारे घटकों का हर एक टुकड़ा सुरक्षित और स्थिर है। हमारे संचालन ISO9001:2000-प्रमाणित हैं और उत्पाद अंतर्राष्ट्रीय मानकों को पूरा करते हैं।
