उत्पाद विवरण।

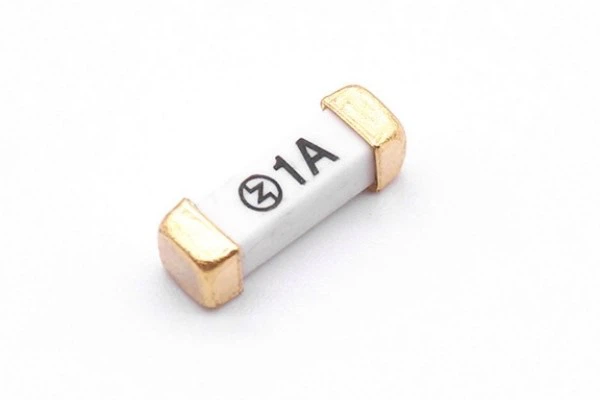

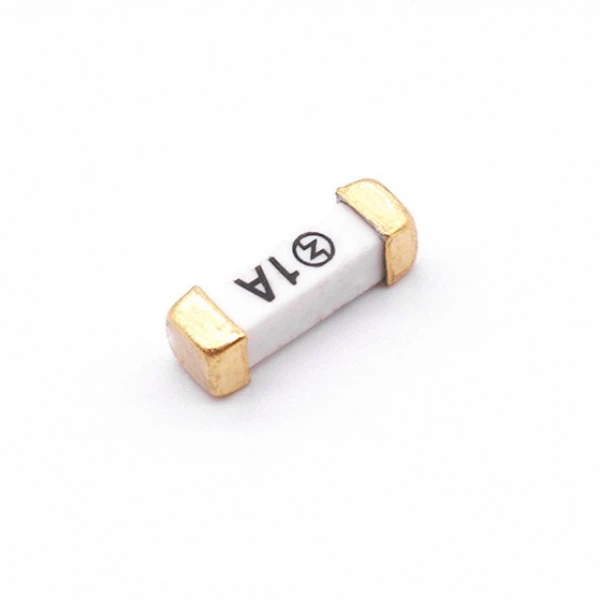

1032 SMD फ़्यूज़ 10.0 मिमी x 3.2 मिमी (L x W) के पैकेज आकार वाले सतह-माउंट फ़्यूज़ को संदर्भित करता है। इस प्रकार के फ़्यूज़ को सीधे मुद्रित सर्किट बोर्ड (पीसीबी) पर माउंट करने के लिए डिज़ाइन किया गया है और आमतौर पर संवेदनशील इलेक्ट्रॉनिक घटकों को ओवरकुरेंट या शॉर्ट-सर्किट घटनाओं से बचाने के लिए उपयोग किया जाता है।
एसएमडी फ़्यूज़ का व्यापक रूप से विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों में उपयोग किया जाता है, जैसे कि बिजली की आपूर्ति, दूरसंचार उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स और उपभोक्ता इलेक्ट्रॉनिक्स।
1032 की विशेषताएंईंट एसएमडी फ्यूज
1. आकार:1032 SMD फ़्यूज़ का माप 10 मिमी x 3.1 मिमी x 3.1 मिमी (L x W x H) है।
2. प्रतिक्रिया समय:फ़्यूज़ का प्रतिक्रिया समय उस समय को संदर्भित करता है जो फ़्यूज़ को अपनी वर्तमान रेटिंग तक पहुँचने के बाद सर्किट को उड़ाने या खोलने में लगता है। 1032 एसएमडी फ्यूज का प्रतिक्रिया समय आमतौर पर कुछ मिलीसेकंड होता है।
3. विश्वसनीय संचालन:1032 एसएमडी फ्यूज इलेक्ट्रॉनिक सर्किट को ओवरकरंट या शॉर्ट-सर्किट घटनाओं से बचाने के लिए एक विश्वसनीय और लागत प्रभावी समाधान है। इसे एक विशिष्ट तापमान सीमा के भीतर संचालित करने के लिए डिज़ाइन किया गया है, जो इसके प्रदर्शन और दीर्घायु को सुनिश्चित करता है।
4. अंतरिक्ष की बचत:1032 SMD फ़्यूज़ को सीधे PCB पर माउंट करने के लिए डिज़ाइन किया गया है, जो जगह बचाता है और इलेक्ट्रॉनिक सर्किट के समग्र डिज़ाइन को सरल बनाता है।
उत्पाद पैरामीटर
| प्रोडक्ट का नाम: | एसएमडी चिप फ्यूज 1032 | आकार: | 10 मिमी x 3.1 मिमी x 3.1 मिमी (एल एक्स डब्ल्यू एक्स एच) |
|
रेटेड वोल्टेज: |
250 वी एसी | वर्तमान मूल्यांकित: |
500mA से 10A |
|
परिचालन तापमान:
|
-55 डिग्री से 125 डिग्री | प्रकार: | समय अंतराल |
| पकाके: | 1031 1032 | कैप: | चांदी चढ़ाया हुआ पीतल |
| शरीर: | सिरेमिक ट्यूब | पैकिंग: | फीता |
अनुशंसित ग्राहक सोल्डरिंग पैरामीटर
|
रीफ्लो कंडीशन |
Pb मुक्त सभा |
|
|---|---|---|
|
पूर्वतापन |
-तापमान न्यूनतम टीएस (न्यूनतम)
|
150 डिग्री |
|
-तापमान अधिकतम टीएस (आदमी)
|
200 डिग्री | |
|
-समय मैक्स
|
120 सेकेंड | |
|
टांकने की क्रिया |
-तापमान (टीएल) (लिक्विडस)
|
260 डिग्री |
|
-टाइम मैक्स (टीएल)
|
60 सेकंड | |
|
-तापमान (टीपी)
|
अधिकतम 260 डिग्री | |
|
-टाइम मैक्स (टीपी)
|
10 सेकंड | |
उत्पाद आयाम
उत्पाद विशेषता
| नहीं। | वस्तु | रोकना | संदर्भ मानक | ||||||||||||||||||||||
| 1 | इन्सुलेशन प्रतिरोध | 10,000 ओम न्यूनतम | MIL-STD-202G, मेथड 302 टेस्ट कंडीशनA | ||||||||||||||||||||||
| 2 | मिलाप की | T{{0}} डिग्री ±5 डिग्री, t=5 प्लस 0/-0.5s, कवर 95 प्रतिशत से अधिक या उसके बराबर | MIL-STD-202G, विधि 208H | ||||||||||||||||||||||
| 3 | सोल्डरिंग हीट का प्रतिरोध | 260 डिग्री पर 10 सेकंड | MIL-STD-202G, विधि 210F परीक्षण स्थिति B | ||||||||||||||||||||||
| 4 | थर्मल शॉक | 5 चक्र, -65 डिग्री से 125 डिग्री, 15 मिनट @प्रत्येक चरम | MIL-STD-202G, विधि 107G परीक्षण स्थिति B | ||||||||||||||||||||||
| 5 | यांत्रिक झटका | 6 मिलीसेकंड, 3 चक्रों के लिए 100G का शिखर | MIL-STD-202G, विधि 213B परीक्षण 1 | ||||||||||||||||||||||
| 6 | कंपन | 0.03" आयाम, 10-55 हर्ट्ज 1 मिनट में। 2 घंटे प्रत्येक XYZ=6 घंटे | MIL-STD-202G, विधि 201A | ||||||||||||||||||||||
| 7 | नमी प्रतिरोधी | 10 चक्र | MIL-STD-202G, विधि 106G | ||||||||||||||||||||||
| 8 | नमक का स्प्रे | 48 घंटे | MIL-STD-202G, विधि 101E परीक्षण स्थिति B | ||||||||||||||||||||||
विद्युत विशेषता
|
एम्पीयर रेटिंग
|
एम्पीयर रेटिंग का प्रतिशत
|
खुलने का समय
|
|
200mA - 10ए |
सौ प्रतिशत | 4 घंटे, मिन। |
| 250 प्रतिशत | 120s, मैक्स। |
